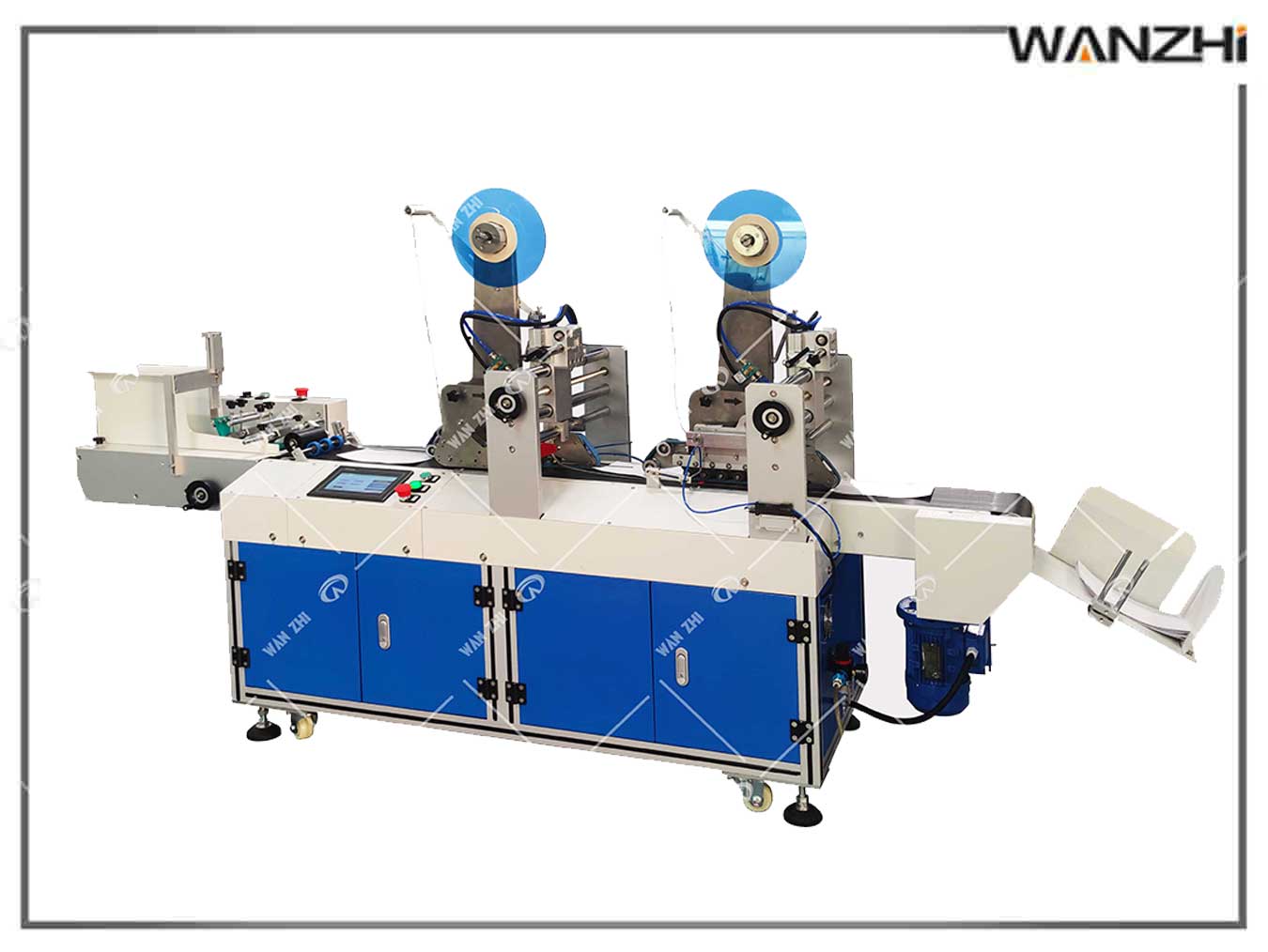

WZ-128 全自動上下料海報貼標機

一、基本用途

       全自動上下料海報貼標機適用于在各種物品的上平面貼標簽或不干膠膜，如海報、袋子等，配有上下料機構，節省更多人工成本。廣泛應用于印刷行業大件產品的平面貼標，規格范圍大的平面類物體貼標。

可選配打碼機或噴碼機到貼標頭，可實現在標簽上打印生產日期、批號和噴印條碼等信息。

二、適用范圍

◆適用標簽：不干膠標簽，不干膠膜，電子監管碼，條形碼等。

◆適用產品：要求在平面、大弧度面上貼附標簽或膜的產品。

◆應用行業：廣泛應用于印刷、文具、食品、日化、電子、醫藥、等行業。

◆應用實例：書本平面貼標、文件夾貼標、包裝盒子貼標、板材貼標等。

三、工作過程

◆核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。

◆操作過程：放產品—>自動分頁—>產品輸送—>產品糾正—>產品檢測—>貼標—>覆標—>收集已貼標產品。

四、技術參數：（以下為技術參數，其他特殊要求和功能，可量身訂做）。

◆ 適用產品尺寸（長×寬×高/厚）： 長：40mm～400mm ； 寬：40mm～400mm ； 厚：0.2mm

◆  適用標簽長度：6mm～250mm

◆  適用標簽寬度（底紙寬度）：20mm～150mm

◆適用標卷外徑（mm）：φ350毫米以下均可

◆  適用標卷內徑（mm）：φ76mm

◆  貼標精度（mm）：±1mm

◆  出標速度（m/min）：步進：19m/min 伺服：25m/min

◆  貼標速度（pcs/min) ：步進：40～150pcs/min 伺服：50～200pcs/min

◆  輸送速度（m/min）：步進：5～19m/min 伺服：5～25m/min 調速：5～18 m/min

◆  功率（W）：500W(牽引步進) 950W(牽引伺服)

◆  頻率（HZ）：50HZ

◆  電壓（V）：220V

◆  重量（kg）：約180kg

◆ 設備外形尺寸（mm）（長×寬×高）：2600mm×980mm×1400mm

五、功能特點

◆貼標精度高，細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準；

◆堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；

◆穩定性高，松下PLC+威綸觸摸屏+松下針形電眼+德國西克標簽電眼組成的高級電控系統，支持設備7×24小時運轉；

◆調整簡單，設計自由度可調調整座，不同產品之間的轉換變得簡單、省時；

◆智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

◆觸摸屏操作界面，全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便；

◆功能強大，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；

◆可選配功能和部件：

①熱打碼/噴碼功能；

②自動收料功能（結合產品考慮）；

③自動上料功能（結合產品考慮）；

④增加貼標裝置；

⑤其他功能（按客戶要求訂做）。
